ABB groepenkast 8 groepen 1-fase (actie)

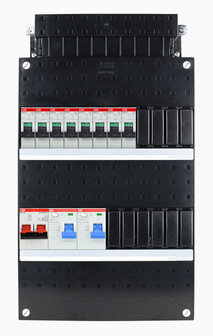

Deze 1-fase ABB groepenkast bestaat uit 1 hoofdschakelaar en 8 installatieautomaten beveiligd achter 2 aardlekschakelaars. De installatieautomaten zijn uitgerust met schroefloze insteek contacten. De kast is uitgevoerd met een Busboard® spanningsrail.
De 2 aardlekschakelaars in deze groepenkast zijn uitgevoerd met een blauwe bedieningsknop ABB aardlekschakelaars type F202A. Deze aardlekschakelaars hebben echter dezelfde technische eigenschappen als de ABB aardlekschakelaars type 0903.751 die uitgevoerd zijn met de standaard zwarte bedieningsknoppen.
In deze groepenkast zijn nog 10 modulen vrij voor het monteren van extra componenten.
1 beltransformator = 2 modulen
1 stopcontact = 2,5 modulen
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast |
| Uitvoering |
Busboard systeem |
| Hoofdaansluiting |
1-fase, 230 Volt |
| Beveiliging |
Aardlekschakelaar + Installatieautomaat |
| Totaal aantal groepen |
8 |
| Aantal directe groepen |
0 |
| Aantal lichtgroepen |
8 |
| Keurmerk |
KEMA-KEUR, CE |
| Aantal groepen achter aardlekschakelaar |
8 |
| Aantal aardlekschakelaars 30mA |
2 |
| Aantal dinrailen |
2 |
| Aantal polen hoofdschakelaar |
2 |
| Hoofdschakelaar - nom. (meet-)stroom |
40 Ampere |
| Hoogte (inclusief buisinvoerstuk) |
390 mm |
| Breedte |
220 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Opmerking |
1-fase groepenkast |
