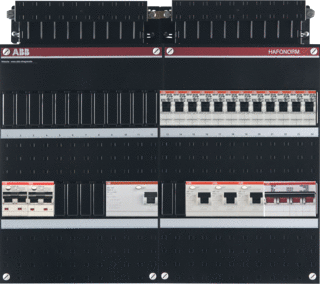

ABB PV-WP 3F groepenkast 12 groepen + 2 aardlekautomaten
De ABB Hafonorm PV-WP ready 3-fase groepenkast bestaat uit 1 hoofdschakelaar 4P 40A een PV-aardlekautomaat B16A 300mA voor de omvormer een WP-aardlekautomaat C16A 30mA voor een warmtepomp en 12 installatieautomaten B16A beveiligd achter drie 2-polige 30mA aardlekschakelaars 63A en een 4-polige aardlekschakelaar 63A waarachter extra toekomstige groepen kunnen worden beveiligd. De installatieautomaten zijn uitgerust met schroefloze insteek contacten. De kast is uitgevoerd met een Busboard® spanningsrail. Bij extra uitbreidingen hoeft u alleen maar de extra groepen op het Busboard® te klikken.
ABB PV-WP veilige groepenkast
De ABB PV-WP veilige groepenkasten zijn standaard voorzien van zwaardere 6-kwadraads bedrading en 63A 30mA aardlekschakelaars. Deze voorzieningen helpen om brand door overbelasting te voorkomen. Deze groepenkast is standaard voorzien van een PV-aardlekautomaat (zonnepanelen) B16A 300mA en een WP-aardlekautomaat (warmtepomp) C16A 30mA.
In deze groepenkast zijn nog 18 modulen vrij voor het monteren van extra componenten.
1 beltransformator = 2 modulen
1 installatieautomaat = 1 module
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast |
| Serie |
Hafonorm PV-WP kasten |
| Aantal fasen |
3 |
| Beveiliging |
Aardlekschakelaar |
| Totaal aantal groepen |
14 |
| Aantal directe groepen |
2 |
| Aantal lichtgroepen B16A |
12 |
| Aantal PV-aardlekautomaten B16A 300mA 1P+N |
1 (zonnepanelen) |
| Aantal WP-aardlekautomaten C16A 30mA 1P+N |
1 (warmtepomp) |
| Aantal groepen achter aardlekschakelaar |
12 |
| Aantal 2-polige aardlekschakelaars 63A 30mA |
3 |
| Aantal 4-polige aardlekschakelaars 63A 30mA |
1 |
| Hoofdschakelaar nominale (meet-)stroom |
40 Ampere, 4-polig |
| Hoogte (inclusief buisinvoerstuk) |
390 mm |
| Breedte |
440 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Kleur behuizing |
Zwart |
| Opmerking |
3-fase groepenkast |
