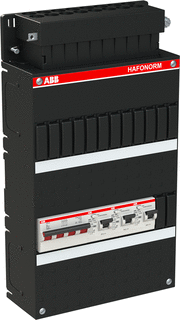

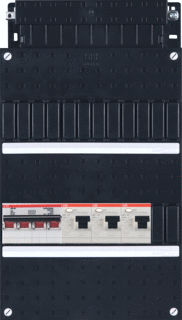

ABB 3-fase groepenkast + 3 aardlekschakelaars
ABB 3-fase groepenkast uitgevoerd met drie aardlekschakelaars een busboard en een 4-polige hoofdschakelaar. Deze groepenkast kan eenvoudig worden uitgebreid met ABB flexomaten (bushboard installatieautomaten)
Deze ABB uitbreidingskast is aan de onderzijde open, hiervoor zijn inzetstukken leverbaar.
De navolgende buis- kabel inzetstukken zijn optioneel als extra uitbreiding leverbaar:
Buisinvoerstuk onderzijde: artikel 175-01
Invoerstuk met kabelwartel M25: artikel 175-M25
Invoerstuk met kabelwartel M32: artikel 175-M32
Blindplaat onderzijde/bovenzijde: artikel 175-002
ABB groepenkast zelf samenstellen met extra componenten o.a.
Installatieautomaat: artikel 0025.060
Beltransformator: artikel 0918.006
Stopcontact: artikel M1175
Technische eigenschappen:
| Klasse |
Groepenkast |
| Serie |
Hafonorm, Haf |
| Type |
HAD |
| Hoofdaansluiting |
3-fase, 230/400 Volt |
| Beveiliging |
Aardlekschakelaars |
| Totaal aantal groepen |
0 |
| Aantal directe groepen |
0 |
| Aantal lichtgroepen |
0 |
| Aantal groepen achter aardlekschakelaar |
0 |
| Aantal aardlekautomaten |
0 |
| Aantal aardlekschakelaars 30mA |
3 |
| Aantal aardlekschakelaars 300mA |
0 |
| Aantal polen hoofdschakelaar |
4 |
| Hoofdschakelaar - nom. (meet-)stroom |
40 Ampere |
| Fornuisgroep |
Geen |
| Fornuisgroep geschikt als krachtgroep |
Nee |
| Met stopcontact |
Nee |
| Met beltransformator |
Nee |
| Overspanningsbeveiliging |
Nee |
| Materiaal behuizing |
Kunststof |
| Beschermingsgraad (IP) |
IP20 |
| Hoogte |
390 mm (inclusief buisinvoerstuk) |
| Breedte |
220 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Met transparant deksel |
Nee |
| Aantal krachtgroepen |
Geen |
| Compleet voorbedraad |
Ja |
| Type meterkast |
3-fase groepenkast |
