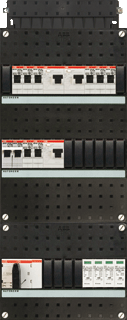

ABB 3-fase groepenkast met overspanningsbeveiliging
Deze ABB Hafonorm 3-fase groepenkast met overspanningsbeveiliging bestaande uit 1 hoofdschakelaar en 8 installatieautomaten en een fornuisgroep beveiligd achter drie 2-polige aardlekschakelaars van 30mA. De installatieautomaten zijn uitgerust met schroefloze insteek contacten. De kast is uitgevoerd met een Busboard® spanningsrail. Bij extra uitbreidingen hoeft u alleen maar de benodigde componenten op het Busboard® te klikken. Hierbij maken de steekcontacten automatisch contact. U hoeft dus geen bedrading aan te sluiten aan de voedende zijde. Mocht u in een later stadium meer groepen wensen, dan kunt u de groepenkast eenvoudig uitbreiden met een extra groep of bijvoorbeeld een beltransformator. Ook componenten van andere merken kunnen in deze kast worden gemonteerd, wel moeten deze dan apart bedraad worden. ABB is één van de populairste A-merken in Nederland als het gaat om meterkasten en meterkast componenten.
ABB groepenkast 3-fase met overspanningsbeveiliging
De ABB Hafonorm groepenkasten met CE en KEMA-KEUR zijn modulair opgebouwd en kunnen hierdoor eenvoudig gecombineerd worden tot een groter systeem. De meterkasten zijn in de fabriek van ABB geassembleerd en worden voorbedraad en gebruiksklaar geleverd, en voldoen hiermee altijd aan de laatste NEN-EN-IEC 61439-1/3 normen. Registreer uw groepenkast na aankoop op de website van ABB en ontvang ook nog eens een verlengde garantie tot 8 jaar!
In deze groepenkast zijn nog 12 modulen vrij voor het monteren van extra componenten.
- 1 beltransformator = 2 modulen
- 1 stopcontact = 2,5 modulen
- 1 installatieautomaat = 1 module
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
- Buisinvoerstuk onderzijde: artikel 175-01
- Blindplaat onderzijde: artikel 175-002
- Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
Klasse |
Groepenkast |
Serie |
HAFONORM |
Aantal fasen |
3 |
Beveiliging |
Aardlekschakelaar |
Totaal aantal groepen |
9 |
Aantal directe groepen |
0 |
Aantal lichtgroepen |
8 |
Keurmerken |
KEMA-KEUR, CE |
Aantal groepen achter aardlekschakelaar |
9 |
Aantal 2-polige aardlekschakelaars 30mA |
3 |
Aantal 4-polige aardlekschakelaars 30mA |
Geen |
Fornuisgroep 2P+2N, B16A |
1 |
Hoofdschakelaar - nom. (meet-)stroom |
40 A |
Hoogte (inclusief buisinvoerstuk) |
550 mm |
Breedte |
220 mm |
Diepte |
90 mm |
Aanbouwmogelijkheid |
Ja |
Met overspanningsbeveiliging |
Ja |
Opmerking |
3-fase groepenkast |
